Dwukanałowy kontroler sata III PCI-E eSATA

Kontroler dwukanałowy SATA III PCI-Express z wyjściem na porty wewnętrzne lub eSATA 6Gb/s

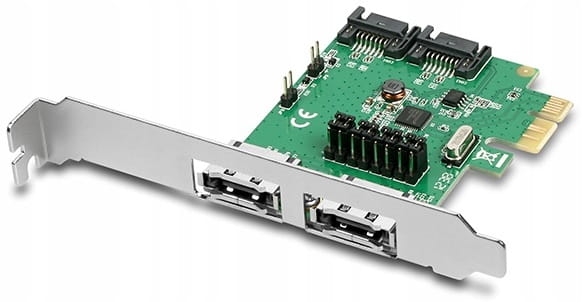

AXAGON PCES-SA4

Kontroler PCI-Express rozbuduje komputer stacjonarny o porty szerokopasmowe SATA III z szybkością transmisji aż 6Gb/s. Wyjście dwu niezależnych kanałów SATA można za pomocą jumperów ustawić na parę zewnętrznych złączy eSATA lub też na wewnętrzne złącza SATA, ewentualnie ustawić kombinację jednego złącza zewnętrznego i jednego wewnętrznego. Karta osadzona chipsetem ASMedia (spółka córka ASUS) oferuje nie tylko wsparcie specyfikacji SATA 3.0, ale także dalszych technologii SATA, jak Hot-Plug, Native Command Queue (NCQ), TRIM lub Port Multiplier.

Uniwersalne wykorzystanie kontrolerów wspiera możliwość ukierunkowania wyjścia dwu niezależnych kanałów SATA na złącza SATA zewnętrzne lub wewnętrzne. Cztery możliwe konfiguracje portów wejściowych SATA, równocześnie można przyłączyć zawsze maks. dwa urządzenia SATA.

Wejścia:

• Interfejs PCI-Express 2.0, kompatybilny z PCI-Express 1.0a / 1.1 / 2.1 / 3.0.
• Ilość linii 1-Lane (x1), kompatybilny z x1 / x4 / x8 / x16 PCIe slotami.
• Przepuszczalność magistrali 1-Lane PCI-Express 2.0 5 Gb/s.

Wyjście:

• 2x niezależny port Serial ATA, standard SATA III 6G.
• Możliwość wyjścia na dowolną kombinację dwu złączy zewnętrznych eSATA i dwu złączy wewnętrznych SATA.
• Wsparcie wszystkich mechanik optycznych SATA I / SATA II / SATA III, SSD oraz dysków stałych wszystkich pojemności.

Dalsze właściwości:

• Całkowite wsparcie Plug and Play.
• Konfiguracja użytkownika złączy wyjściowych SATA za pomocą jumperów na kontrolerze.
• Zgodny ze specyfikacją Serial ATA 3.1 (SATA/600), szybkości transmisji aż 6 Gb/s (600 MB/s).
• Zgodny ze specyfikacją Serial ATA 2.0 (SATA/300), szybkości transmisji aż 3 Gb/s (300 MB/s).
• Zgodny ze specyfikacją Serial ATA 1.0 (SATA/150), szybkości transmisji aż 1.5 Gb/s (150 MB/s).
• Zgodny ze specyfikacją Serial ATA AHCI (Advanced Host Controller Interface) rewizja 1.3.
• Wsparcie Hot Plug umożliwiające przyłączenie i odłączenia urządzeń SATA za biegu.
• Wsparcie Native Command Queuing (NCQ).
• Wsparcie funkcji TRIM do dysków SSD.
• Wsparcie Port Multiplier z przełączaniem FIS-based.
• Kontroler ma własny BIOS - wspiera więc bootowanie z przyłączonych dysków.
• Dwa 2-pinowe gniazda do przyłączenia kontrolki HDD LED obudowy.
• Wykorzystano chipset ASMedia ASM1061.

Do złącza JP9 można przyłączyć kabel kontrolki LED obudowy PC wskazującej na działalność dysku.

Złącze JP10 trzeba połączyć z odpowiednim złączem HDD LED na płycie podstawowej za pomocą dostarczonego kabla 2-pinowego.

Wspierane systemy operacyjne:

• MS Windows XP / Vista / 7 / 8 / 8.1 / 10 i nowsze, Windows Server 2003 / 2008 / 2012 / 2016 i nowsze (wpierane wszystkie wersje 32- i 64-bitowe OS Windows), Linux z jądrem 2.6.x i wyższym.

Pakiet zawiera:

• kontroler PCI-Express,
• kabel do połączenia z HDD LED na obudowie,
• drukowaną instrukcję instalacyjną w języku angielskim, czeskim, słowackim i polskim,
• zapakowane w pudełku kartonowym.
