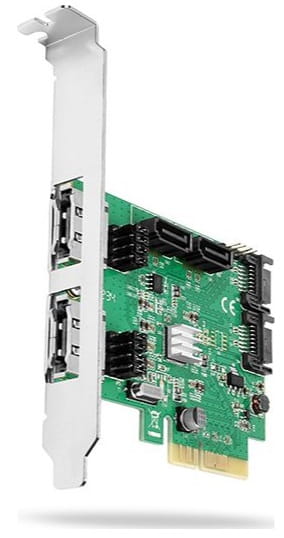

Kontroler PCI-Express PCES-SH4 Axagon

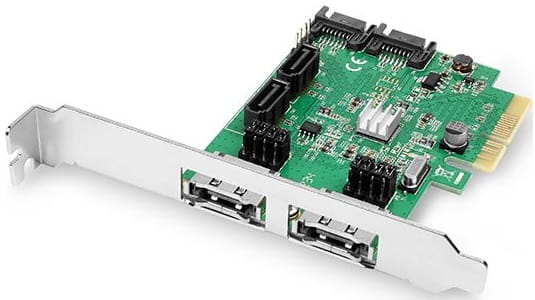

Kontroler Axagon PCES-SH4 Karta SUPERSPEED HUPERDUUO

Dwa kanały SATA można za pomocą jumperów ukierunkować na parę zewnętrznych złączy eSATA lub na wewnętrzne złącza SATA. Przepuszczalność kontrolera aż 10 Gbit/sec dzięki wykorzystaniu dwu magistrali linii PCI-Express wersji 2.0. Technologia Marvell HyperDuo umożliwia połączyć dyski SSD i HDD w jeden cenowo dostępny dysk wirtualny oferujący równocześnie dużą moc i ogromną pojemność. ARM-based procesor kontrolera wspiera RAID sprzętowy obniżający obciążenie procesora podczas obsługi pola dyskowego.

Wejście:

• Interfejs PCI-Express 2.0, kompatybilny z PCI-Express 1.0a / 1.1 / 2.1 / 3.0.

• Ilość linii 2-Lane (x2), kompatybilny ze slotami x4 / x8 / x16 / x16 PCIe.

• Przepuszczalność magistrali 2-Lane PCI-Express 2.0 10 Gb/s.

Wyjście:

• 4x niezależny port Serial ATA, standard SATA III 6G.

• Dwa kanały z wyjściem na wewnętrzne złącze SATA i dwa kanały z możliwością wyjścia na zewnętrzne złącze eSATA lub wewnętrzne złącza SATA.

• Wsparcie wszystkich mechanik optycznych SATA I / SATA II / SATA III, SSD oraz dysków stałych wszystkich pojemności.

• Technologia HyperDuo, pole dyskowe RAID 0, RAID 1, RAID 10.

Specyfikacja:

• Całkowite wsparcie Plug and Play.

• Konfiguracja użytkownika złączy wyjściowych SATA za pomocą jumperów na kontrolerze.

• Zgodmy ze specyfikacją Serial ATA 3.0 (SATA/600), szybkości transmisji aż 6 Gb/s.

• Zgodny ze specyfikacją Serial ATA 2.0 (SATA/300), szybkości transmisji aż 3 Gb/s (300 MB/s).

• Zgodny ze specyfikacją Serial ATA 1.0 (SATA/150), szybkości transmisji aż 1.5 Gb/s (150 MB/s).

• Zgodny ze specyfikacją Serial ATA AHCI (Advanced Host Controller Interface) rewizja 1.0.

• Wsparcie Hot Plug umożliwiające przyłączenie i odłączenia urządzeń SATA za biegu.

• Wsparcie Native Command Queuing (NCQ).

• Wsparcie Port Multiplier z przełączaniem FIS-based (port multiplier z maks. 4 dyskami może zostać przyłączony równocześnie tylko do jednego kanału SATA - do kontrolera można więc równocześnie przyłączyć ogółem aż 7 dysków).

• Wsparcie szyfrowania 128/256-bit AES w realnym czasie (on-the-fly).

• Kontroler ma własny BIOS - wspiera więc bootowanie z przyłączonych dysków.

• Dwa 2-pinowe gniazda do przyłączenia kontrolki HDD LED obudowy.

• Wykorzystany chipset Marvell 88SE9230.

Technologia HyperDuo:

• Technologia HyperDuo wytworzona przez spółkę Marvell łączy korzyści szybkich SSD i tańszych dysków stałych z dużą pojemnością.

• W konsekwencji ustawienia trybu HyperDuo w BIOSie kontrolera lub w aplikacji Marvell Storage Utility powstanie wirtualny dysk hybrydowy - jedna macierz logiczna.

• Dwie możliwości ustawienia trybu HyperDuo: SAFE Mode tworzy kopie zapasowe danych z SSD na dysk stały (podobieństwo do RAID 1), CAPACITY Mode łączy przestrzeń dyskową SSD i HDD.

• Na SSD są umieszczane najczęściej używane dane (HOT files) i to automatycznie wybierane przez algorytm kontrolera lub zdefiniowane wstępnie przez użytkownika w aplikacji Storage Utility. Dalsze dane (COLD files) są umieszczone na dysku stałym.

• Dysk hybrydowy HyperDuo osiąga aż 80% mocy samego SSD w zależności od wybranego trybu.

• RAID 0 (stripping) - niższe bezpieczeństwo, ale wyższa wydajność, dzięki naprzemiennemu zapisowi na więcej dysków, zapotrzebowanie na min. 2 dyski,

• RAID 1 (mirroring/lustrzany) - podwyższone bezpieczeństwo dzięki zapisowi identycznych danych na dwa HDD, zapotrzebowania na min. 2 dyski,

• RAID 10 (mirroring+stripping) - kombinacja stripping i mirroring, szybkie i bezpieczne, mniej ekonomiczne, potrzeba min. 4 dyski.

• Konfiguracja przestrzeni bezpośrednio w BIOSie kontrolera lub za pomocą Marvell Storage Utility w Windows.

Zawartość:

• kontroler PCI-Express,

• kabel do połączenia z HDD LED na obudowie,

• drukowaną instrukcję instalacyjną w języku angielskim, czeskim, słowackim i polskim,

• zapakowane w pudełku kartonowym.
