TUF GAMING B760-PLUS WIFI

• Obsługa procesorów Intel Core 12., 13. i 14. generacji – szeroki wybór jednostek LGA1700 pozwala dopasować komputer do gier, pracy lub wymagających zastosowań.
• Pamięć DDR5 z technologią AEMP II – wyższa przepustowość i możliwość łatwego wykorzystania potencjału szybkich modułów RAM.
• Wzmocnione złącze PCIe 5.0 x16 SafeSlot Core+ – gotowość na wydajne karty graficzne oraz lepsza ochrona ciężkiego GPU.
• Trzy złącza M.2 PCIe 4.0 z radiatorami – szybkie uruchamianie systemu i aplikacji bez spadków wydajności powodowanych wysoką temperaturą dysków.
• Wi-Fi 6 i karta sieciowa 2.5 Gb Ethernet – stabilne połączenie podczas rozgrywki, transmisji materiałów oraz pobierania dużych plików.
• USB 3.2 Gen 2x2 Type-C o przepustowości do 20 Gb/s – wygodne i szybkie podłączanie nowoczesnych urządzeń oraz pamięci zewnętrznych.
• Rozbudowana sekcja zasilania 12(50 A)+1(60 A)+1 – stabilna praca procesora również podczas długotrwałego, intensywnego obciążenia.

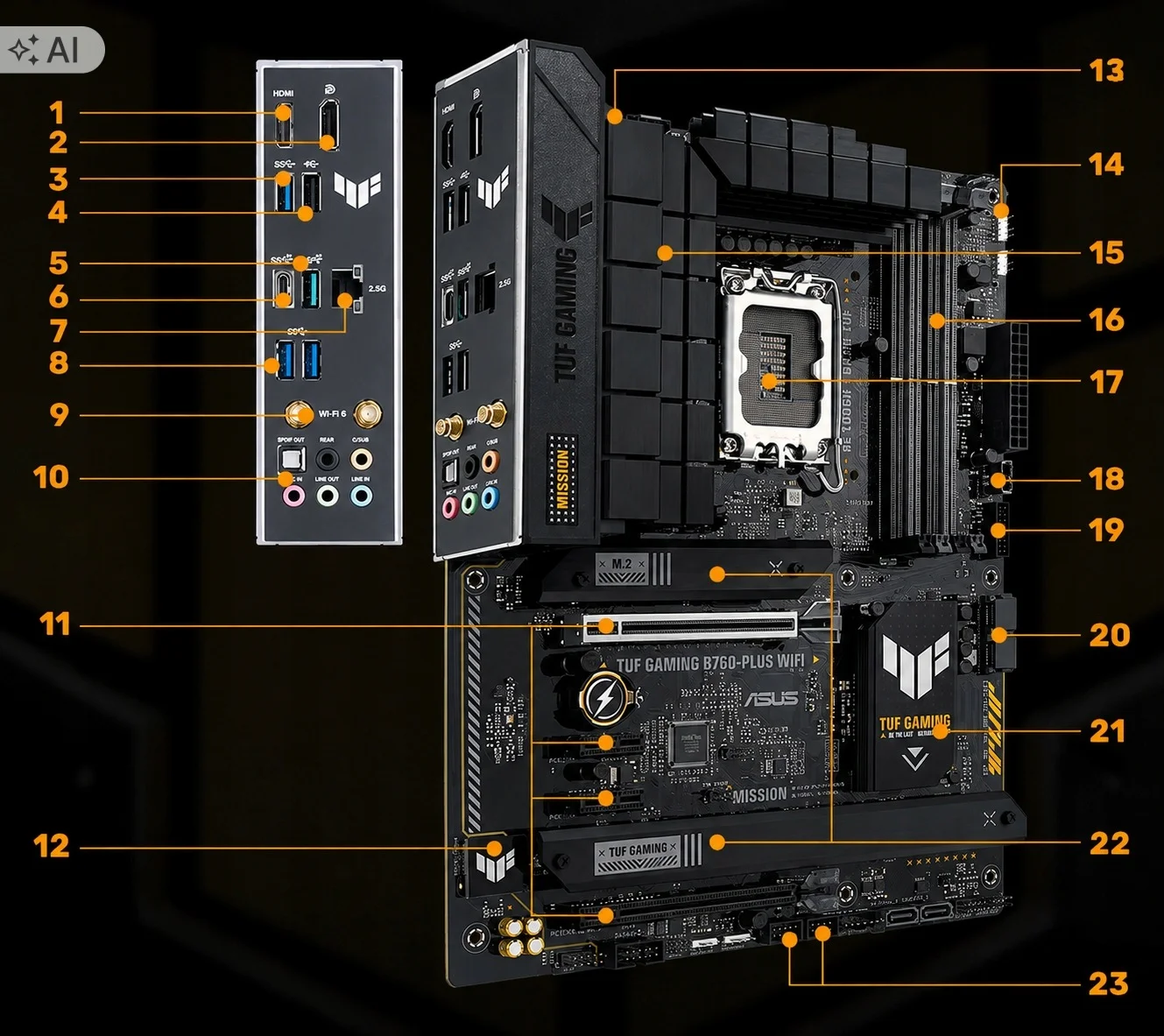

Szybki przegląd wyposażenia płyty

1. HDMI
2. DisplayPort
3. 1 x USB 3.2 Gen 1
4. 1 x USB 2.0
5. 1 x USB 3.2 Gen 2
6. 1 x USB 3.2 Gen 2x2 Type-C
7. Realtek 2.5 Gb Ethernet
8. 2 x USB 3.2 Gen 1
9. Wi-Fi 6
10. Dźwięk 7.1 kanałowy
11. Gniazda rozszerzeń: 1 x PCIe 5.0 x16 SafeSlot Core+, 1 x PCIe 3.0 x16 (tryb maks. x4), 2 x PCIe 3.0 x1
12. Kodek audio Realtek 7.1 kanałowy: ekskluzywne przetwarzanie dźwięku DTS, osłona audio TUF Gaming, ekranowanie audio, dedykowane warstwy PCB dla audio, wysokiej jakości kondensatory audio
13. Złącza zasilania ProCool
14. 3 x Złącza adresowalne Gen 2 RGB (ARGB)
15. 1 x Złącze taśmy RGB
16. Sekcja zasilania 12(50 A)+1(60 A)+1
17. 4 x Złącza DIMM DDR5: dual channel, OptiMem II
18. Socket Intel LGA 1700 dla procesorów Intel Core 14, 13 i 12. generacji
19. 1 x USB 3.2 Gen 2 Type-C (na przednim panelu), 1 x Złącze USB 3.2 Gen 1 (na przednim panelu)
20. 4 x Porty SATA 6 Gb/s
21. Chipset Intel B760
22. 2 x M.2 2280 PCIe 4.0 x4, 1 x M.2 22110 PCie 4.0 x4
23. 2 x Złącza UBS 2.0 (na przednim panelu)

Solidna podstawa nowoczesnego komputera

ASUS TUF GAMING B760-PLUS WIFI łączy chipset Intel B760, gniazdo LGA1700 oraz obsługę pamięci DDR5, tworząc wszechstronną bazę do budowy wydajnego komputera gamingowego.

Format ATX zapewnia dużą przestrzeń na podzespoły i złącza rozszerzeń, a charakterystyczna, stonowana stylistyka serii TUF GAMING dobrze komponuje się zarówno z klasycznymi, jak i podświetlanymi zestawami.

Stabilne zasilanie podczas każdej rozgrywki

Rozbudowana sekcja zasilania 12(50 A)+1(60 A)+1, cyfrowy moduł Digi+ VRM oraz złącza ProCool 8+4 pin pomagają dostarczać procesorowi stabilne i efektywne zasilanie.

Sześciowarstwowa płytka PCB usprawnia odprowadzanie ciepła, natomiast dławiki klasy militarnej i kondensatory TUF 5K zwiększają trwałość konstrukcji.

Dzięki temu płyta pozostaje niezawodna podczas wielogodzinnego grania, tworzenia treści i pracy pod dużym obciążeniem.

Szybka pamięć i miejsce na trzy dyski M.2

Cztery banki DIMM umożliwiają montaż wydajnych modułów DDR5 pracujących w trybie dwukanałowym.

Technologia ASUS OptiMem II poprawia integralność sygnału pamięci, a funkcja AEMP II ułatwia wykorzystanie wyższych częstotliwości kompatybilnych zestawów RAM.

Do dyspozycji są również trzy złącza M.2 PCIe 4.0 x4 o przepustowości do 64 Gb/s, dzięki którym system, gry i programy mogą uruchamiać się znacznie szybciej.

Chłodzenie zaprojektowane do długiej pracy

Powiększone radiatory sekcji VRM, chłodzenie chipsetu oraz radiatory dla wszystkich trzech gniazd M.2 pomagają utrzymać optymalne temperatury kluczowych komponentów.

Złącza wentylatorów obsługują modele PWM i DC, a sterowanie przez Fan Xpert 4 lub UEFI BIOS pozwala precyzyjnie dopasować krzywe obrotów.

Płyta oferuje również obsługę pomp chłodzenia wodnego, dzięki czemu można zbudować zarówno cichy komputer do codziennego użytku, jak i rozbudowany zestaw gamingowy z AIO.

Pełna łączność i gamingowe dodatki

Wi-Fi 6 oraz Ethernet 2.5 Gb zapewniają szybkie połączenie bezprzewodowe i przewodowe, natomiast bogaty zestaw portów USB obejmuje między innymi USB 3.2 Gen 2x2 Type-C oraz wewnętrzne złącze USB-C dla panelu obudowy.

Kodek Realtek 7.1, DTS Audio Processing i dwukierunkowa redukcja szumów AI poprawiają jakość dźwięku oraz rozmów głosowych.

Całość uzupełniają podświetlenie Aura Sync, trzy adresowalne złącza ARGB Gen 2, beznarzędziowy system M.2 Q-Latch i diody diagnostyczne Q-LED, które ułatwiają montaż, konfigurację oraz personalizację komputera.

Specyfikacja techniczna

Model

• Model: TUF GAMING B760-PLUS WIFI

Procesor

• Gniazdo procesora: Intel® Socket LGA1700
• Obsługiwane procesory: Intel® Core™ 14. i 13. generacji, Intel® Core™ 12. generacji, Intel® Pentium® Gold oraz Intel® Celeron®
• Obsługiwane technologie: Intel® Turbo Boost Technology 2.0 oraz Intel® Turbo Boost Max Technology 3.0
• Lista obsługiwanych procesorów jest dostępna na stronie producenta.
• Obsługa Intel® Turbo Boost Max Technology 3.0 zależy od zastosowanego procesora.

Chipset

• Chipset: Intel® B760

Pamięć RAM

• Liczba gniazd pamięci: 4 × DIMM
• Maksymalna pojemność pamięci: 192 GB
• Typ pamięci: DDR5 Non-ECC, Un-buffered
• Obsługiwane taktowania: 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600 / 5400 / 5200 / 5000 / 4800 MHz
• Architektura pamięci: Dual Channel
• Obsługa profili: Intel® Extreme Memory Profile – XMP
• Technologia: ASUS OptiMem II
• Obsługiwane typy pamięci, częstotliwości oraz liczba modułów DRAM zależą od zastosowanego procesora i konfiguracji pamięci. Pamięć DDR5 Non-ECC, Un-buffered obsługuje funkcję On-Die ECC.

Zintegrowana grafika i wyjścia obrazu

• DisplayPort: 1 szt.
• HDMI: 1 szt.
• DisplayPort 1.4: obsługa maksymalnej rozdzielczości 4K przy 60 Hz
• HDMI 2.1: obsługa rozdzielczości 4K przy 60 Hz
• Dostępność i parametry zintegrowanej grafiki zależą od zastosowanego procesora.

Gniazda rozszerzeń

Linie obsługiwane przez procesor Intel® Core™ 12., 13. lub 14. generacji

• 1 × PCIe 5.0 x16

Linie obsługiwane przez chipset Intel® B760

• 1 × PCIe 3.0 x16, pracujące maksymalnie w trybie x4
• 2 × PCIe 3.0 x1
• Gniazdo PCIEX16(G3) współdzieli przepustowość z gniazdami PCIEX1(G3)_1 oraz PCIEX1(G3)_2.
• Gdy gniazdo PCIEX1(G3)_1 lub PCIEX1(G3)_2 pracuje w trybie PCIe x1, gniazdo PCIEX16(G3) działa maksymalnie w trybie PCIe x2.
• Przed instalacją urządzenia należy sprawdzić listę kompatybilnych podzespołów na stronie wsparcia ASUS.

Złącza dysków

• Łączna liczba gniazd M.2: 3
• Łączna liczba złączy SATA: 4 × SATA 6 Gb/s

Gniazdo obsługiwane przez procesor Intel® Core™ 12., 13. lub 14. generacji

• M.2_1: Key M
• Obsługiwane formaty: 2242 / 2260 / 2280
• Interfejs: PCIe 4.0 x4

Gniazda obsługiwane przez chipset Intel® B760

• M.2_2: Key M
• Obsługiwane formaty: 2242 / 2260 / 2280 / 22110
• Interfejs: PCIe 4.0 x4
• M.2_3: Key M
• Obsługiwane formaty: 2242 / 2260 / 2280
• Interfejs: PCIe 4.0 x4
• Złącza SATA: 4 × SATA 6 Gb/s
• Technologia Intel® Rapid Storage Technology obsługuje macierze SATA RAID 0, RAID 1, RAID 5 oraz RAID 10.

Karta sieciowa

• Kontroler sieciowy: Realtek 2.5Gb Ethernet
• Liczba portów LAN: 1
• Maksymalna przepustowość: 2,5 Gb/s
• Ochrona sieci: TUF LANGuard

Łączność bezprzewodowa i Bluetooth

• Standard Wi-Fi: Wi-Fi 6
• Konfiguracja anten: 2×2
• Obsługiwane standardy: 802.11 a/b/g/n/ac/ax
• Obsługiwane pasma: 2,4 GHz oraz 5 GHz
• Bluetooth: Bluetooth® 5.2
• Wersja Bluetooth może się różnić. Aktualne parametry należy sprawdzić na stronie producenta zastosowanego modułu Wi-Fi.

Porty USB

Porty USB na tylnym panelu – łącznie 6 portów

• 1 × USB 3.2 Gen 2x2 Type-C
• 1 × USB 3.2 Gen 2 Type-A
• 3 × USB 3.2 Gen 1 Type-A
• 1 × USB 2.0 Type-A

Złącza USB dla przedniego panelu – obsługa łącznie 7 portów

• 1 × złącze USB 3.2 Gen 2 z obsługą USB Type-C
• 1 × złącze USB 3.2 Gen 1 obsługujące 2 dodatkowe porty USB 3.2 Gen 1
• 2 × złącze USB 2.0 obsługujące łącznie 4 dodatkowe porty USB 2.0

Układ dźwiękowy

• Kodek audio: Realtek High Definition Audio
• Liczba kanałów: dźwięk przestrzenny 7.1
• Maksymalna jakość odtwarzania: 24-bit / 192 kHz
• Wykrywanie podłączonych złączy Jack
• Obsługa wielu strumieni audio
• Możliwość zmiany funkcji złączy audio przedniego panelu

Funkcje audio

• Ekranowanie układu audio
• Optyczne wyjście S/PDIF na tylnym panelu
• Wysokiej jakości kondensatory audio
• Dedykowane warstwy PCB dla układu audio
• Osłona układu audio

Złącza na tylnym panelu

• 1 × USB 3.2 Gen 2x2 Type-C
• 1 × USB 3.2 Gen 2 Type-A
• 3 × USB 3.2 Gen 1 Type-A
• 1 × USB 2.0 Type-A
• 1 × DisplayPort
• 1 × HDMI
• 1 × moduł Wi-Fi
• 1 × Realtek 2.5Gb Ethernet
• 5 × złącze audio Jack
• 1 × optyczne wyjście S/PDIF

Wewnętrzne złącza płyty głównej

Złącza wentylatorów i chłodzenia

• 1 × 4-pinowe złącze wentylatora procesora CPU FAN
• 1 × 4-pinowe dodatkowe złącze wentylatora procesora CPU OPT
• 1 × 4-pinowe złącze pompy chłodzenia AIO
• 4 × 4-pinowe złącze wentylatorów obudowy

Złącza zasilania

• 1 × 24-pinowe główne złącze zasilania
• 1 × 8-pinowe złącze zasilania +12 V
• 1 × 4-pinowe złącze zasilania +12 V

Złącza dysków

• 3 × M.2 Key M
• 4 × SATA 6 Gb/s

Wewnętrzne złącza USB

• 1 × USB 3.2 Gen 2 z obsługą USB Type-C
• 1 × USB 3.2 Gen 1 obsługujące 2 dodatkowe porty USB 3.2 Gen 1
• 2 × USB 2.0 obsługujące łącznie 4 dodatkowe porty USB 2.0

Pozostałe złącza

• 3 × adresowalne złącze podświetlenia Gen 2
• 1 × złącze Aura RGB
• 1 × złącze Clear CMOS
• 1 × złącze portu COM
• 1 × złącze audio przedniego panelu AAFP
• 1 × złącze panelu systemowego 20-3 pin z funkcją wykrywania otwarcia obudowy
• 1 × złącze Thunderbolt™ – USB4®

Specjalne funkcje ASUS TUF Protection

• DIGI+ VRM – cyfrowa konstrukcja zasilania z DrMOS
• ESD Guards
• TUF LANGuard
• Ochrona przeciwprzepięciowa
• SafeSlot Core+
• Tylny panel wejścia/wyjścia wykonany ze stali nierdzewnej

Funkcje ASUS Q-Design

• M.2 Q-Latch
• Q-DIMM
• Q-LED: CPU – kolor czerwony, DRAM – kolor żółty, VGA – kolor biały, urządzenie rozruchowe – kolor żółto-zielony
• Q-Slot

Rozwiązania termiczne ASUS

• Radiatory gniazd M.2
• Radiator sekcji zasilania VRM

Funkcje ułatwiające montaż ASUS EZ DIY

• Osłona dźwigni gniazda procesora
• ProCool
• Fabrycznie zamontowana osłona tylnego panelu wejścia/wyjścia
• SafeSlot Core+
• SafeDIMM

Podświetlenie Aura Sync

• 1 × złącze Aura RGB
• 3 × adresowalne złącze podświetlenia Gen 2

Oprogramowanie

ASUS Armoury Crate

• Aura Creator
• Aura Sync
• Fan Xpert 4
• Funkcja oszczędzania energii
• Dwukierunkowa redukcja szumów wspomagana przez AI

ASUS AI Suite 3

• DIGI+ VRM
• PC Cleaner

Pozostałe oprogramowanie

• TUF GAMING CPU-Z
• DTS Audio Processing
• MyASUS
• Norton 360 for Gamers
• WinRAR

Funkcje UEFI BIOS

• ASUS CrashFree BIOS 3
• ASUS EZ Flash 3
• ASUS UEFI BIOS EZ Mode

BIOS

• Pamięć BIOS: 128 Mb Flash ROM
• Typ BIOS: UEFI AMI BIOS

Funkcje zarządzania

• WOL by PME
• PXE

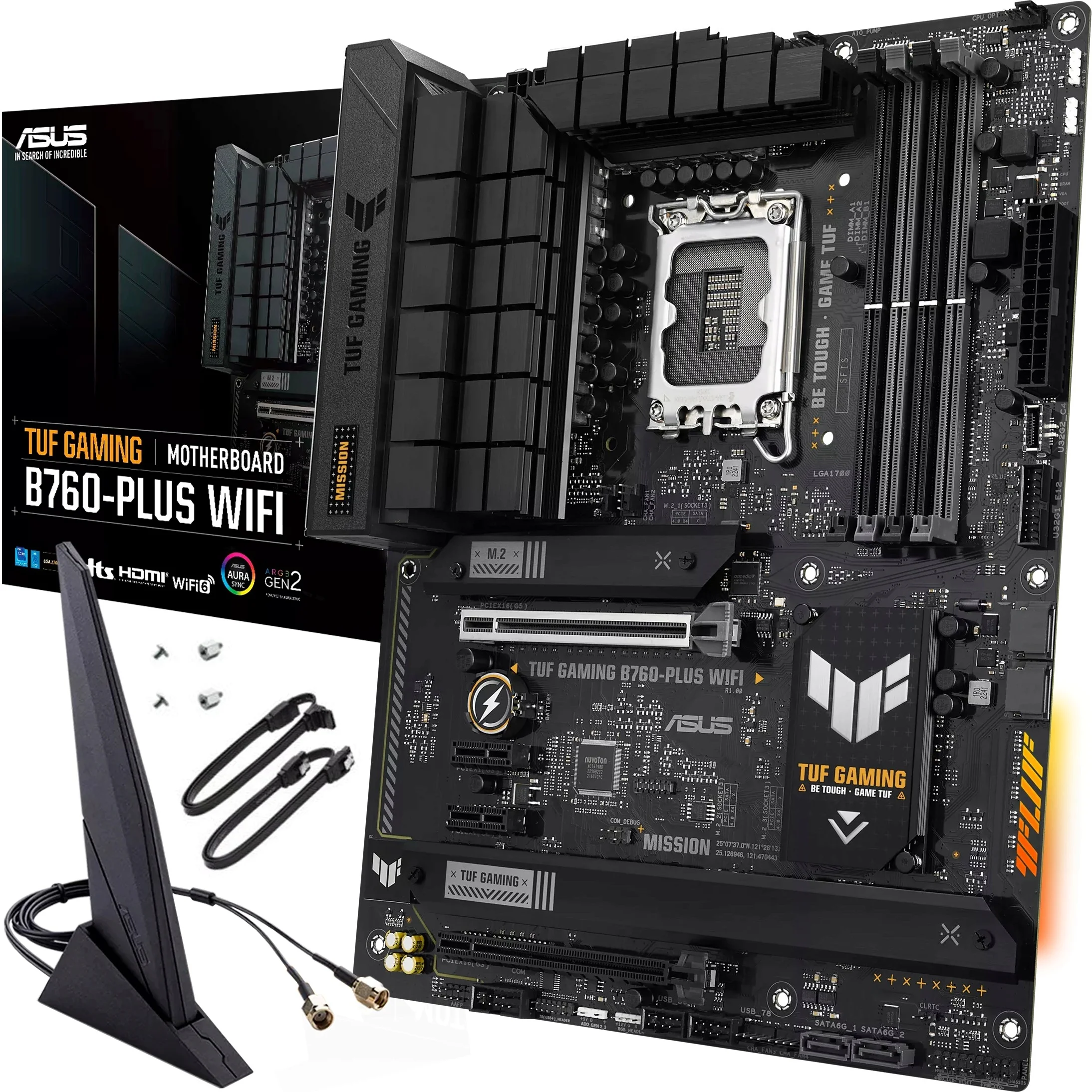

Wyposażenie zestawu

Przewody

• 2 × przewód SATA 6 Gb/s

Pozostałe akcesoria

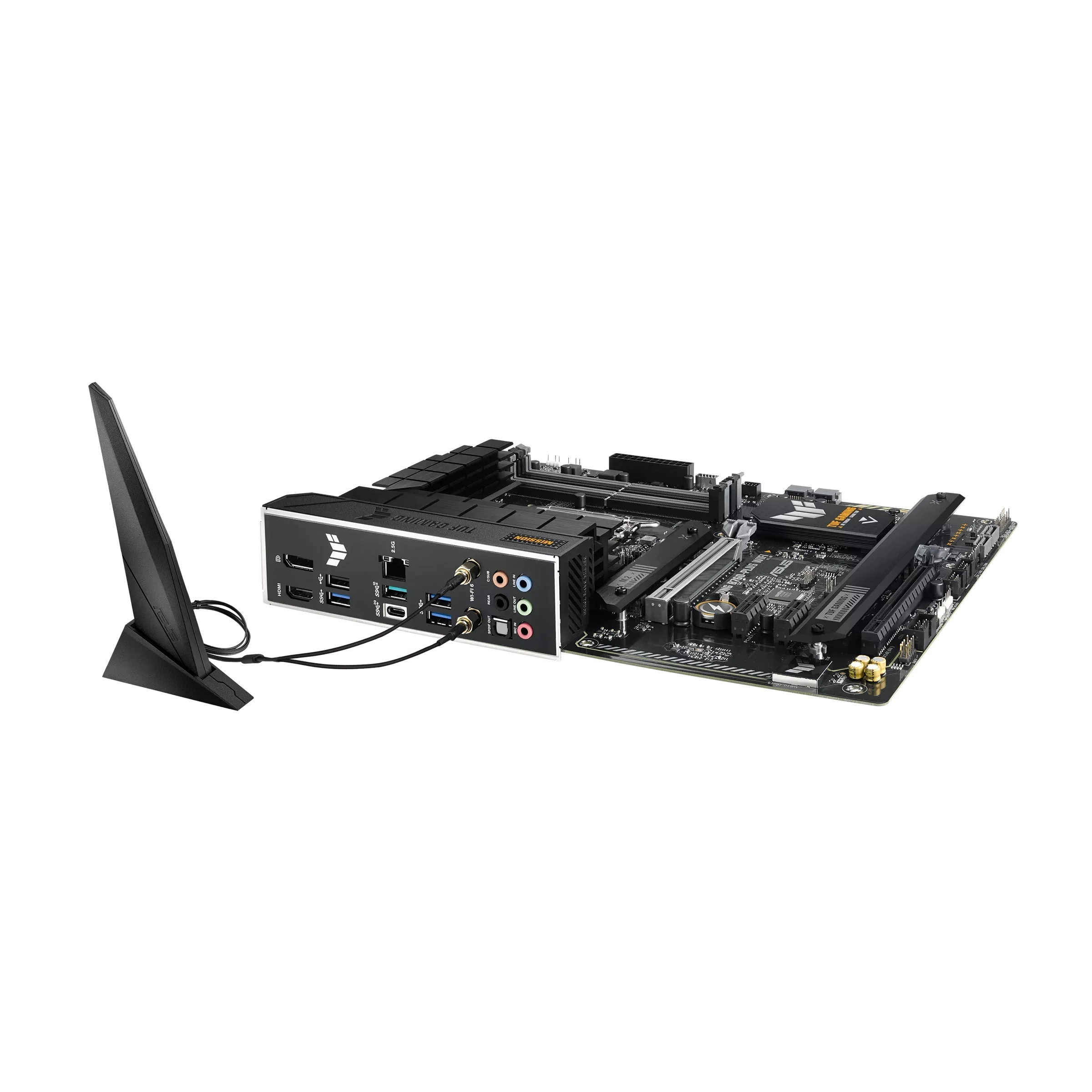

• 1 × ruchoma antena ASUS Wi-Fi
• 1 × naklejka TUF Gaming
• 2 × gumowy element montażowy M.2
• 1 × zestaw śrub do dysku M.2 SSD

Dokumentacja

• 1 × karta certyfikacyjna TUF
• 1 × instrukcja obsługi

Obsługiwane systemy operacyjne

• Windows® 11
• Windows® 10 64-bit

Format i wymiary

• Format płyty głównej: ATX
• Wymiary: 12 × 9,6 cala
• Wymiary metryczne: 30,5 × 24,4 cm
